ما هو برنامج سكتش أب

سكتش أب هو برنامج كمبيوتر للنمذجة ثلاثية الأبعاد لمجموعة واسعة من تطبيقات الرسم مثل الهندسة المعمارية والتصميم الداخلي وهندسة اللاندسكيب والهندسة المدنية والميكانيكية وتصميم الأفلام وألعاب الفيديو.

البرنامج متاح كتطبيق أونلاين مجاني يسمى SketchUp Free بعد أن كان الإصدار المجاني عبارة عن تطبيق كمبيوتر يسمى SketchUp Make . أيضا البرنامج متاح كتطبيق مدفوع مع مميزات كبيرة إضافية SketchUp Pro.

تاريخ سكتش أب

البداية

تم إنشاء سكتش أب ليكون برنامج تصميم ثلاثي الأبعاد قوي وسهل الاستخدام. يعتقد معظم الناس أنه تم إنشاؤه في الأصل بواسطة قوقل، ولكن في الواقع، تم تقديمه لأول مرة بواسطة شركة @Last Software ، وهي شركة تقنية تأسست عام 1999 وكان تاريخ الإصدار الأصلي في أغسطس 2000.

بعد الإطلاق الناجح للبرنامج، أرادت الشركة السماح للأشخاص بالقدرة على وضع النماذج التي أنشأوها بواسطة البرنامج في قوقل إيرث Google Earth. وتعاونوا مع قوقل لتطوير مكون إضافي لبرنامج Google Earth ، للسماح للأشخاص بتحديد موقع نماذجهم جغرافيًا في Google Earth.

قوقل سكتش أب

نتيجة للتعاون مع برنامج Google Earth، أعجبت قوقل جدًا بعمل البرنامج، ثم اشتروا الشركة في مارس من عام 2006. كانت شركة last تبيع البرنامج مقابل 495 دولارًا ، لكن قوقل أرادت جعل البرنامج متاحًا لأي شخص حتى أطلقوه مجانًا. في 14 ديسمبر 2007 ، تم إصدار Sketchup 6. كان إصدار Sketchup Pro لا يزال متاحًا مقابل 495 دولارًا ، والذي تضمن المزيد من خيارات التصدير والاستيراد، ونسخة تجريبية من برنامج Google Layout. هذا بالإضافة إلى مستودع كامل للنماذج التي يصممها المستخدمين Google Warehouse والمعروف فيما بعد بـ 3D Warehouse.

تريمبل سكتش أب

في عام 2012 ، باعت قوقل البرنامج  لشركة تريمبل Trimble. أظهر فريق فريق العمل منذ ذلك الحين اهتمامًا كبيرًا بمساعدة مطوري الطرف الثالث على تمديد إمكانيات البرنامج من خلال الإضافات. على هذا النحو ، قاموا بإنشاء مستودع خاص بها SketchUp Extension Warehouse ، مما يسمح للمستخدمين بمشاركة وتنزيل ملحقات وإضافات عدة.

العهد الجديد

في يونيو من عام 2020، أعلنت شركة تريمبل أن البرنامج سيتحول إلى طريقة الترخيص بالإشتراك ولن يتم بيعه كبرنامج بقيمة مرة واحدة. وسينقطع دعم الشركة للبرنامج المجاني Sketchup Make ليصبح عبارة عن تطبيق أونلاين محدود القدرات.

إصدارات البرنامج تاريخياً

2000: SketchUp v.1
2002: SketchUp v.2
2003: SketchUp v.3
2004: SketchUp v.4, v.5
2006: Google Warehouse
2007: SketchUp v.6, LayOut (beta)
2008: SketchUp v.7, LayOut v.2
2010: SketchUp v.8, LayOut v.3
2013:  SketchUp v.2013, LayOut v.2013, Extension Warehouse
2014: SketchUp v.2015
2015: SketchUp Make v.2015, SketchUp Pro v.2015
2016: SketchUp Make v.2016, SketchUp Pro v.2016
2017: SketchUp Make v.2017, SketchUp Pro v.2017
2018: SketchUp Pro v.2018

برنامج لي آوت SketchUp LayOut

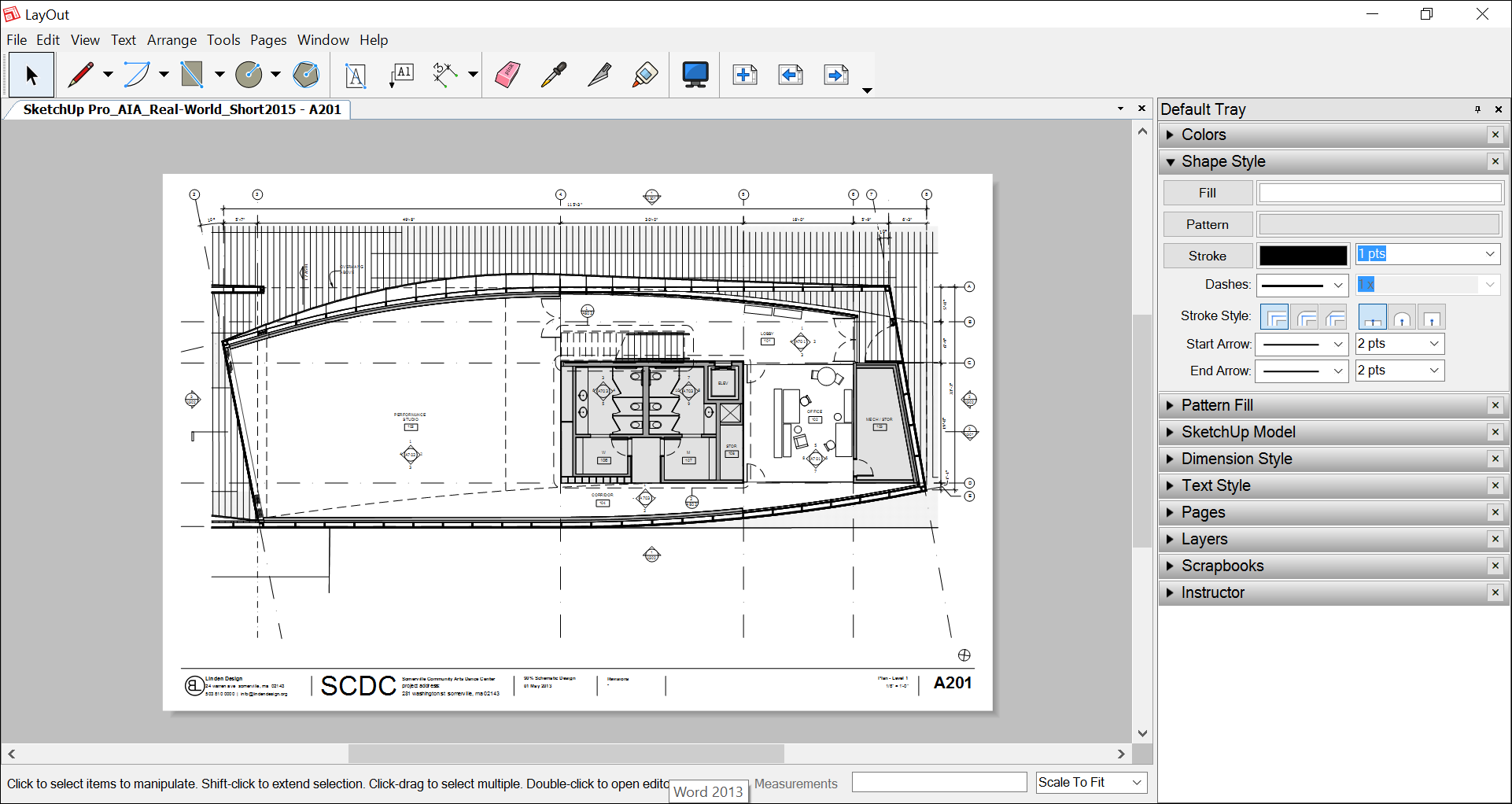

لا يقتصر البرنامج على النمذجة ثلاثية الأبعاد، وهنا يأتي دور برنامج لي آوت LayOut. عند تقديم المشاريع للعملاء أو أعضاء الفريق ، فإن الرسومات ثنائية الأبعاد هي أسهل طريقة لنقل التفاصيل. يأخذ برنامج لي آوت LayOut النماذج ثلاثية الأبعاد ويحولها إلى مخططات ورسومات وعروض تقديمية وحتى مطبوعة.

الدورة المقدمة هنا تشرح طريقة الانتقال من المجسم الثلاثي الأبعاد إلى المخططات النهائية باستخدام برنامج لي آوت.

سكتش أب لي آوت

دورة استخدام سكتش أب في رسم المخططات

من أوائل الدورات العربية على اليوتيوب في استخدام برنامج سكتش أب. والدورة العربية الوحيدة في استخدام سكتش أب في رسم المخططات. (حتى الآن يونيو 2021).

الدورة تشرح طريقة رسم المجسم الثلاثي الأبعاد للمبنى باستخدام صورة المخطط ثم تجهيز الملف ليصبح مخطط معماري جاهز للطباعة. يشمل الشرح الجزء المعماري والجزء الإنشائي.

مقدمة
 معلومات عن البرنامج ومميزاته وبعض الأساسيات فيه ومعلومات عن المشروع المستخدم
طريقة استخدام الصورة كمساعدة للتخطيط واستخدام أداة القياس وتخطيط الفراغات ثم نبدأ في رسم الجدارن ورفعها للثري دي في الدور الأرضي
في هذا الفيديو نتعرف على خصائص القروب والكمبونتنت
في هذا الفيديو نشوف كيف نرسم فتحات الأبواب والشبابيك
في هذا الفيديو نشوف 3D warehouse ونستورد الأبواب والشبابيك والأثاث لاستخدامها في التصميم
في هذا الفيديو نتعلم فائدة أمر COPY ARRAY و أداة FOLLOW ME للمساعدة في تصميم الدرج او السلالم والدرابزين
في هذا الفيديو نتعلم طريقة تصميم الدرج بقلبتين وثلاث قلبات والدرج الدائري أو الحلزوني
في هذا الفيديو نتعلم طريقة تنظيف الدرج من الخطوط الزائدة وطريقة رسم الدربزين بشكلين مختلفين للسلم الدائري والسلم بقلبات
في هذا الفيديو نتعلم رسم جدران الدور الأول وطريقة التعديل على الأبواب والمساحات وإغلاق الأبواب الخارجية
في هذا الفيديو نتعلم طريقة رسم جدران السطح باستخدام امر offset ثم الانتهاء من تصميم العظم للفيلا كاملة
في هذا الفيديو نتعلم طريقة تجهيز محتويات التصميم ووظعها في طبقات تمهيدا لنقلها للبرنامج الثاني، بهذه الطريقة يمكننا التحكم في سماكة خطوط الرسم في المخططات
في هذا الفيديو نتعلم scenes and styles والاستفادة منها في رسم المقاطع والمساقط الأفقية للمبنى مع تلميحات عن كيفية نقل الملف الى الاوتوكاد
في هذا الفيديو نتعلم section planes and section cuts وطريقة الاستفادة منها في استخراج المقاطع الرأسية للمبنى والمساقط الأفقية أيضا مع تلميحات عن كيفية نقل الملف الى الاوتوكاد
في هذا الفيديو نتعلم رسم النظام الاستاتيكي للمبنى رسم الأعمدة ونماذجها ورسم القواعد ونماذجها وأيضا رسم الكمرات الرئيسية والثانوية.
في هذا الفيديو نتعلم طريقة ترتيب المشروع في طبقات تمهيدا لانشاء المساقط الافقية مع بعض النصائح والمعلومات المفيدة في استخدام اسكتش اب وزيادة السرعة
في هذا الفيديو نتعلم طريقة رسم المقاطع الأفقية لجميع الأدوار والاستفادة من الطبقات والمشاهد في تحديد سمك الخط
في هذا الفيديو نتعلم طريقة رسم الواجهات الخارجية للمبنى واللوحات الإنشائية كالمحاور والأعمدة والقواعد والميد واسقف الأدوار
في هذا الفيديو نتعلم أساسيات برنامج layout 3.0 المصاحب لسكتش اب
في هذا الفيديو نتعلم أساسيات استخدام برنامج layout 3.0 المصاحب لسكتش اب وكيفة نقل التصميم ليظهر ثنائي الأبعاد ويكون جاهز للطباعة
في هذا الفيديو نتعلم أساسيات استخدام الأبعاد والمقاييس وكتابة الملاحظات ثم نتعلم كيفية وضع الأعمدة على المخططات المعمارية
في هذا الفيديو نتعلم أساسيات استخدام البلوكات في برنامج layout 3.0 المصاحب لسكتش اب وكيفية رسم القريد لاين او الاكسات مع اتمام شرح اضافة الابعاد والملاحظات على الرسم
في هذا الفيديو نتعلم طريقة رسم القطاعات ووضع التهشير عليها مع تلميحات في رسم الجداول
في هذا الفيديو طريقة استخدام سكتش اب في حساب الكميات والإجابة على بعض الأسئلة
في هذا الفيديو تم رفع تصميم المبنى ثلاثي الأبعاد وإنشاء المخططات والواجهة مع القطاع له.

تنزيل ملفات الدورة

يمكنك تنزيل الملفات المستخدمة والناتج النهائي من الزر في الأسفل. الملف المضغوط يحتوي على الصور المستخدمة لرسم المخطط وملف سكتش أب النهائي بعد الانتهاء من العمل وأيضاً ملف لي آوت النهائي بعد الانتهاء من العمل.
