طاولة ريفيت مهمة في المشروع، فعند اعداد مخططات ومساقط توزيع الأثاث، تظهر الصور الرمزية للطاولات لتوضح المكان المخصص لها في الفراغ. في العادة أن الطاولة تكون في المسقط عبارة عن مستطيل بأبعاد معينة وحولها كراسي الجلوس.

هذا ما نراه بشكل طبيعي في المخططات المعمولة ببرامج الاوتوكاد لأنها ثنائية الأبعاد. لكن في برنامج ريفيت فإن جميع المكونات تكون عبارة عن مجسمات ثلاثية الأبعاد تحتوي معلومات كاملة عن الطاولة. ولذلك فإن طاولة ريفيت مختلفة كلياً عن الطاولة الموجودة في برامج الكاد.

عند استحدام طاولة ريفيت في المخطط تراها في المسقط مثلها تماما كما في برامج الكاد. ولكنك أيضا تستطيع رؤيتها من الجانب ومن المنظور بنفس الأبعاد ونفس الخامات المستخدمة في الفاملي أو بلوك كما يسمى في برامج الكاد.

تصميم طاولة انفينيتي infinity cube side table

في هذا الشرح، تم تصميم طاولة انفينيتي أو كما يترجمها البعض طاولة المكعب اللانهائي. وهي عبارة عن طاولة لها هيكل هندسي معقد كأنه قطعة واحدة. والحقيقة أن الطاولة كلها ترتكز على رجلين فقط في أحد زواياها. وهذا قد يجعلها ضعيفة بعض الشيء ولا تصلح إلا للاستخدام الخفيف.

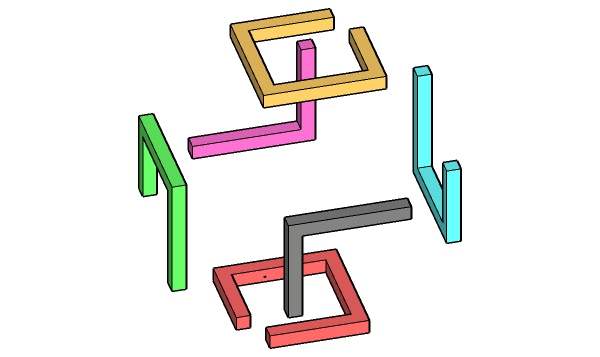

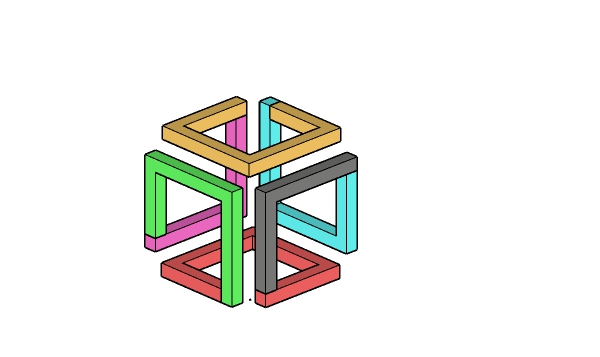

لاحظ في الصور أنها عبارة عن قاعدة وجزء أعلى يحمل الكاونتر من أربع أضلاع، ووجهين من ثلاثة أضلاع ووجهين من ضلعين فقط. يتم دمجهم لتنتج هذه الطاولة.

طاولة ريفيت
طاولة ريفيت

امكانية تعديل طاولة ريفيت انفينيتي

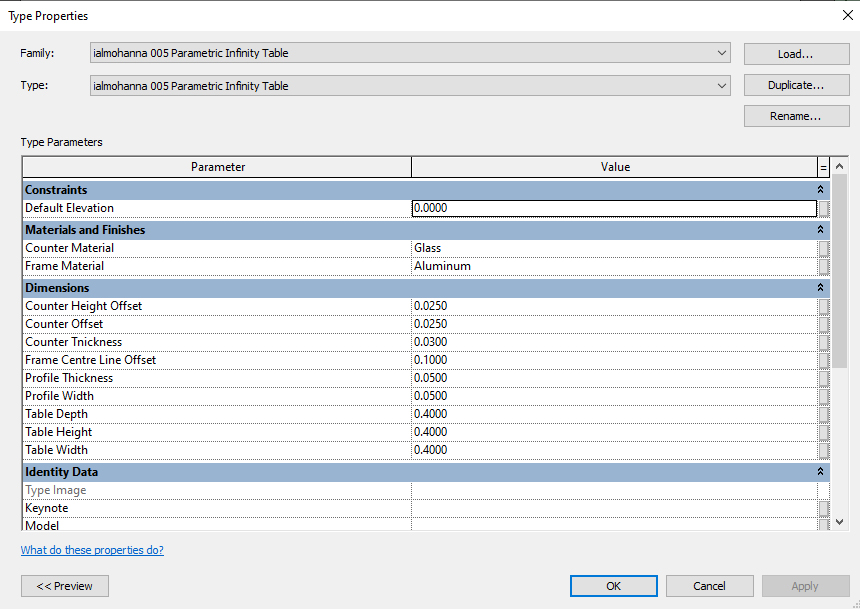

الملف تم تصميمه مع الأخذ في الاعتبار إمكانية تعديل أبعاده وخاماته. هذه هي الأبعاد التي يمكن التعديل عليها من داخل المشروع دون الحاجة للتعديل على ملف الفاملي نفسه في طاولة ريفيت:

  • طول الطاولة.
  • عرض الطاولة.
  • ارتفاع الطاولة.
  • الإزاحة بين أرجل الفريم.
  • عرض بروفايل الفريم.
  • طول بروفايل الفريم.
  • سماكة الكاونتر.
  • خامة الفريم.
  • خامة الكاونتر.
طاولة ريفيت

شكل طاولة ريفيت في المشروع

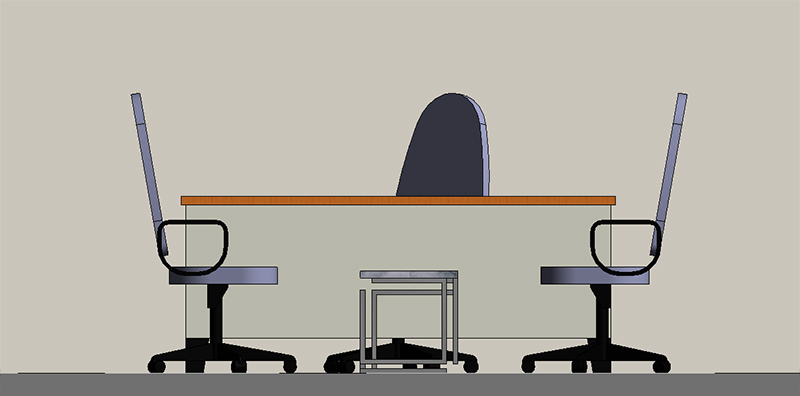

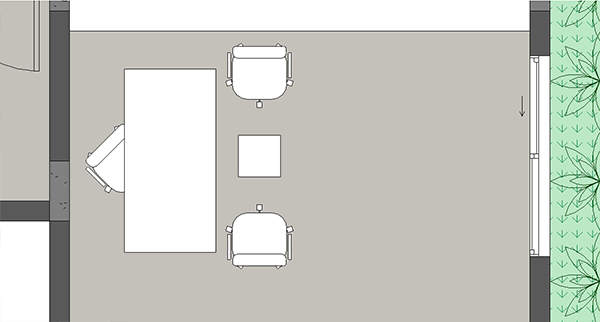

في المسقط الأفقي تظهر الطاولة بالشكل المربع أو المستطيل بدون أي برواز أو أي إيطار ويعتمد لون الطاولة على الخامة المستخدمة للكاونتر. أما في القطاع فإنه يظهر الهيكل الهندسي لها بشكل واضح ويعتمد لون طاولة ريفيت على الخامات المستخدمة.

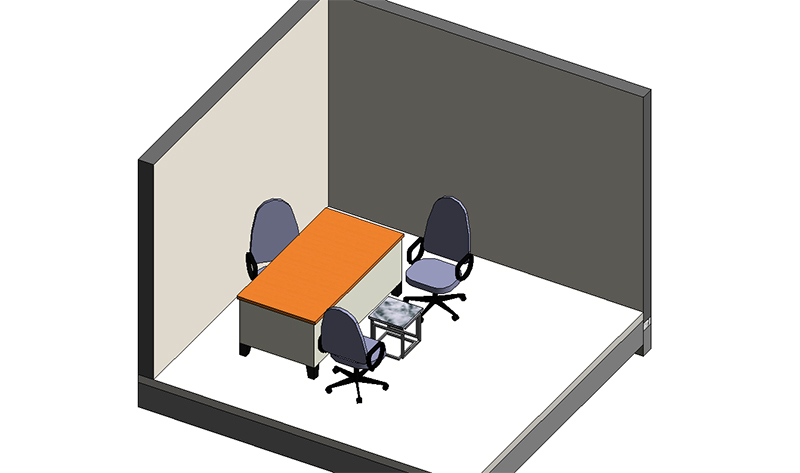

في المنظور تظهر طاولة ريفيت بجمالها الكامل حيث تتضح معالمها والمنظر الإبداعي في تصميمها. الخامات تكون واضحة وخصوصاً في الريندر. عن استخدام مظهر مرئي visual style عبارة عن خطوط بيضاء تظهر جمالية الطاولة في المنظور بشكل أكبر.

يستفيد المصمم الداخلي بشكل أكبر من مثل هذه الطاولات. حيث يمكن للمصمم الداخلي أن يقوم بتوصيف الطاولة بسهولة في المقاطع والثري دي. فقد تم تصميمها لتظهر جميع تفاصيلها من ارتفاع وعرض وطول وسماكات. كما يمكن حساب كميات الخامات المستخدمة في الطاولة عن طريق material take off.

يمكن أن ترى شكل الطاولة في المسقط وفي القطاع وفي المنظور في الصور التالية.

طاولة معمولة ببرنامج ريفيت
طاولة معمولة ببرنامج ريفيت
طاولة معمولة ببرنامج ريفيت

مشاهدة شرح التصميم على برنامج ريفيت

يمكنك مشاهدة الفيديو يشرح طريقة تصميم الطاولة بالتفصيل في قناة اليوتيوب أو من هنا.

تنزيل الملف

الطاولة تم تصميمها على إصدار 2020 ويمكنك تنزيلها من الأسفل. في حال وجود أخطاء في الملف الرجاء ترك تعليق هنا أو القناة. عند استخدام الملف في مشروعك قد لا تظهر الخامات التي استخدمتها أنا في التصميم. حاول تعديلها بما يتناسب مع مشروعك.
